1.   功能简介：

本产品支持ASIO 低延时录制 (只限 Windows 系统) ，支持可高达 192k 24bit 的录音采样率； 高增益低噪声的MIC 录音，同时也满足吉他等乐器的输入，支持DAW 录音，若是MAC 用 户可直接连接上线就可运行功能，无需安装驱动。通过高品质的音频在电脑上的输入和输出，即可实现话筒和乐器的高品质录制。

2.    产品特性：

本产品一总有9 个接口，1个USB 接口 ( 一个为备用电源口) ，2 个6.35mm 平衡输出接口，1 个6.35mm 的耳放输出口，1 个6.35mm 的平衡输入口，此接口可支持LIEN 和INST 高阻输入，高阻状态下，阻抗可高达1 兆Ω ，从而可让吉他器和其他乐器的尽可能 无损的高质量音质的录制。

3.   系统要求：

1)     Mac Os

苹果Macintosh 电脑需带有一个或多个USB2.0   (或 USB3.0) ，如果是 type-C 接口，则需要 一个带有OTG 功能的转接头。

操作系统：Mac OS X10.10   (Yosemite ) 或者 OS X10.11   (EI    Capitan ) 以上。

2)     Windows

Windows 电脑需带有一个或多个USB2.0   (或 USB3.0) 。   (注意：接 USB2.0 一下的接口易产 生杂音，建议最好连接在USB3.0 ，达到最好的作用)

操作系统：Windows7   (32 位或64 位) 8.1 或10。

4，性能参数

5.   产品特性：

本产品一总有9 个接口，2 个USB 接口 ( 一个为备用电源口) ，2 个DIN5P 接口，2 个6.35mm 平衡输出接口，1 个6.35mm 的耳放输出口，1 个6.35mm 的平衡输入口，此接口可支持LIEN 和INST 高阻输入，高阻状态下，阻抗可高达1 兆Ω ，从而可让吉他器和其他乐器的尽可能 无损的高质量音质的录制，1 个48V 的MIC 接口。如下图所示：

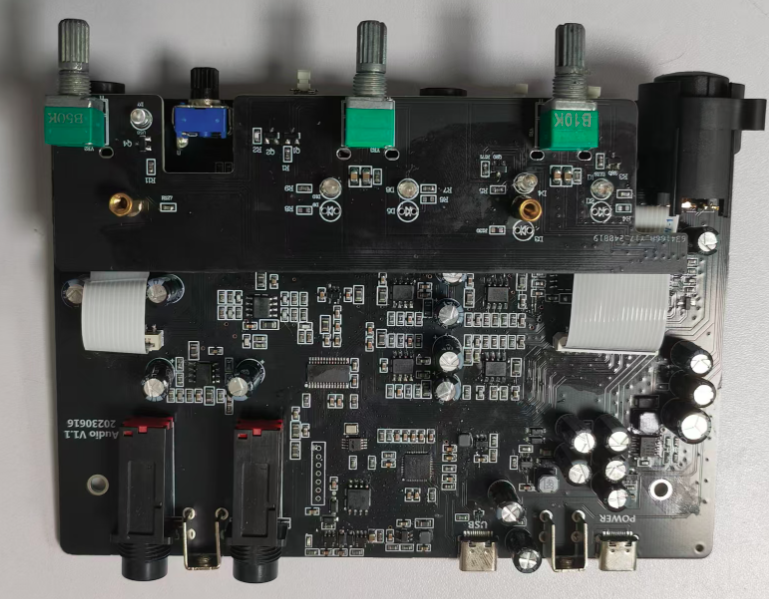

主板：

副板灯板：

连接USB 是USB 灯亮代表连接正常，如上图所示。

本产品上的mic   和line   的主要区别如下：

1 、连接设备不同

mic 接口连接的设备是：麦克风；

Line/inst 接口连接的设备是：此接口有一个高阻开关，连接高阻乐器即电吉他、电子琴、合 成器等设备，输入阻抗达到1M Ω。

3 、作用不同

mic 接口的作用是将自己的歌声录下来实现基本的“卡拉OK 功能”；

Line/inst 接口的作用是将品质较好的声音、音乐信号输入，通过计算机，录音时会比MIC 录 音更加好，另外，在接一些大电流的电子设备例如电吉他等，按下高阻开关，开启高阻状态， 可保护电路。

6.   简单的问题排除：

1)     接入USB   口 (建议接入 USB3.0) 时请勿接到备用电源；

2)     USB 线有条件的尽量选用好一点质量的以避免劣质数据线供电不足；

3)    连接Windows 电脑是必须按照开始使用指示操作方可进行用户下一步；

4)     用户使用手机连接时需用带有OTG 功能的转接口 (注意：必须带有 OTG ，否则无法使 用) ，安卓和苹果同理皆为以上操作；

5)     使用手机是要先把转接头连接手机，等待3 秒左右手机识别OTG 后再连接数据线最后 接上产品USB；

6)     连接手机使用时需外接电源以供电足。
