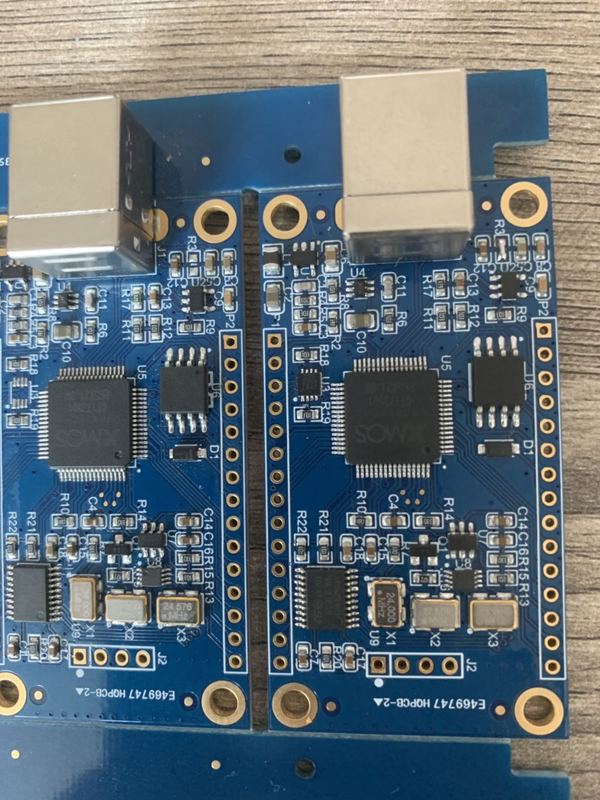

本产品是深圳市云乐之声科技有限公司基于XMOS器件进行开发的HU系列HiFi USB Audio子卡模块，是一款高性价比的HiFi声卡模块(如果没有特别说明，以下都统称为HA声卡），可兼容意大利子卡。HA声卡基本覆盖了现有外置声卡的功能，广泛应用于各类音频行业，带给音乐爱好者以及发烧友最极致的音乐享受。
HA声卡特点：
● USB供电，可无需外置电源；
●即插即拔，便携易用；
●采用高精度外部时钟，以及低抖动的异步USB时钟；
●无损音质还原，高采样率输出，支持PCM/TDM和DSD编码；
● PCM宽采样率输出（44.1~384KHz）、以及多种位深度（16~32bit）；
● DSD支持Native和Dop格式，支持DSD64~DSD512；
●多种接口：I2S in/out、TDM in/out、SPDIF in/out、MIDI in/out等；
●支持USB固件升级（DFU）；
●支持当前播放采样率和模式信息等，可用于LED指示或LCD显示等；
●支持I2C，可配置外置编解码芯片；
●支持免驱（UAC1）和有驱（UAC2）方式；
●可扩展多个音频通道，最高支持64个通道；
●模块/芯片的功能可根据用户需求进行灵活重定制（如扩展声道、SPDIF输入或输出、MIDI、端口重映射等）；
●多平台兼容：支持XP、WIN7/8/10、Mac OSX 10.6.4以上、Linux、Android等；
●多设备兼容：支持PC、iPhone、iPad、iPod、Android等；
●广泛应用于HiFi设备、高端音响、DJ数字调音台、有源音箱、家庭影音等场合
二: 引脚说明
引脚 | 序号 | 名称 | 属性 | 说明 | P1 | 1 | DSD_EN | O | PCM/DSD指示信号：0-PCM；1-DSD | 2 | CODEC_RST | O | 外部Codec复位信号输出：低电平复位 | 3 | SCL | O | I2C CLK信号，可用于配置外部Codec | 4 | SDA | I/O | I2C DATA信号，可用于配置外部Codec | 5 | SPDIF | I/O | SPDIF信号输入/输出 | 6 | F0 | O | 采样率输入指示
F2~F0：000~111分别代表PCM 44.1K~384K或者Dop64~Dop512、DSD64~DSD512 | 7 | F1 | 8 | F2 | 9 | Codec_Sel | X | 保留 | 10 | GND | P | 电源地 | 11 | OPT_LED | O | 光纤输入接口信号指示灯 | 12 | COA_LED | O | 同轴输入接口信号指示灯 | 13 | PC_LED | O | 连接PC的信号指示灯 | 14 | FW_SEL | I | HA声卡固件切换按键：可根据要求支持PC、iOS、Android、SPDIF in/out功能等 | 15 | SPDIF_SW | O | COA和OPT的电路开关切换：可根据需要在FW变化下输出COA和OPT信号 | P2 | 1 | VDD_5V | P | 5V电源输入 | 2 | Mute | O | 静音信号 | 3 | USB_ENUM | O | USB枚举信号检测：0-USB设备未连接；1-USB设备已连接 | 4 | I2S DATA1 | O | I2S模式：DATA1输出信号 | 5 | I2S SCLK/DSDR | O | I2S模式：SCLK信号；DSD模式：DSDR信号 | 6 | I2S DATA/DSDL | O | I2S模式：DATA输出信号；DSD模式：DSDL信号 | 7 | I2S LRCLK/DSD CLK | O | I2S模式：LRCLK信号；DSD模式：DSDCLK信号 | 8 | SF_VDD | P | SPI Flash供电信号 | 9 | GND | P | 电源地 | 10 | CCW | I | 编码器接口 | 11 | CW | I | 编码器接口 | 12 | MIDI_IN/IR | I | MIDI输入接口/红外遥控输入接口 | 13 | I2S_IN1 | I | I2S模式：DATA1输入信号 | 14 | I2S_IN2 | I | I2S模式：DATA2输入信号 | 15 | MCLK | O | I2S MCLK系统时钟输出 |
备注：属性说明：I：输入；O：输出；P：电源；X：悬空不用 |
|
